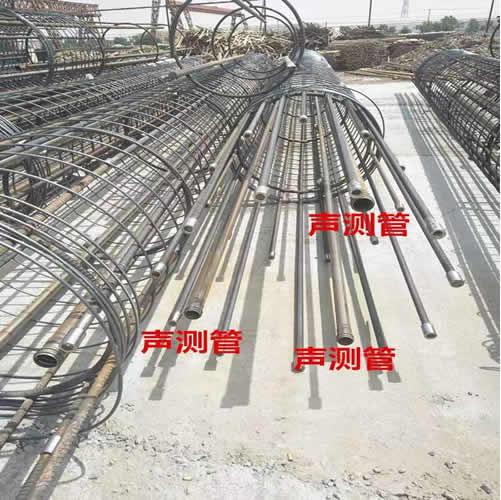

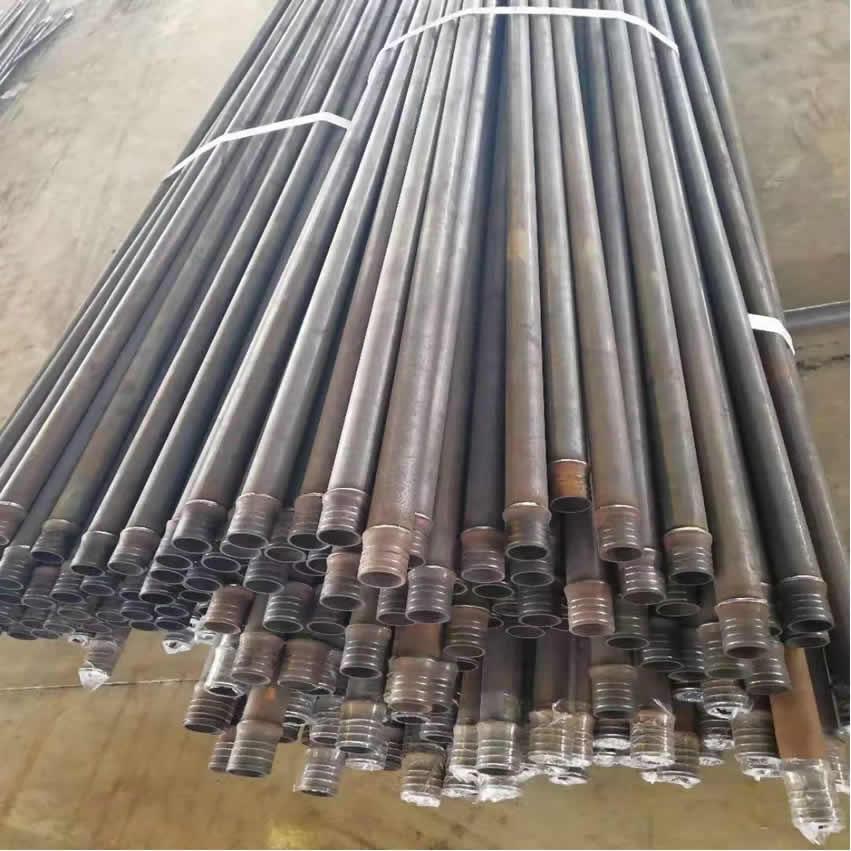

聲測管的安裝控制編輯超聲波法檢測對聲測管總體要求是：接頭牢靠不脫開，密封不漏漿；管壁平整不打折，平順無變形；管體不歪斜；管內暢通無異物。5．1 埋設聲測管埋設---應埋設至灌注樁的底部，其上端應高于灌注樁頂面300 mm～500 mm， 同一根樁的聲測管外露高度宜相同。5．2 密封聲測管的底部應采用焊接盲蓋或鋼板來---密封不漏漿；聲測管安裝完畢后應將上口加蓋或加塞封閉，以免澆灌混凝土時落人異物，致使孔道堵塞。5．3 固 定聲測管可直接用點焊或鐵絲綁扎的固定在鋼筋籠內側上，固---的間距一般不超過2 m，其中聲測管底端和接頭部位宜設固---。對于無鋼筋籠的部位，聲測管可用鋼筋支架固定。為了---聲測管的相互平行，可以在聲測管間點焊三角形鋼筋架支撐。5．4 聯接鋼筋籠放人樁孔時應防止扭曲，聲測管一般隨鋼筋籠分段安裝。將帶有底蓋的聲測管固定在節鋼筋籠上，其余的暫時固定在制作好的待下的鋼筋籠上，下鋼筋籠時將聲測管的上一節對接好后插上，同時把聲測管綁扎在鋼筋籠上，依次而做。每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，反螺紋套筒接頭應采用軟性的橡膠密封圈，套管聯接可選一段長80 mm左右的鋼套筒，內徑略大于聲測管外徑，將兩根聲測管套起來，用電焊將套筒與聲測管上下兩端焊結起來。無論哪種接頭方案都必須---接頭有足夠的強度，---聲測管不致受力彎曲脫開；在較高的靜水壓力下聯接部位密實不漏漿，接口應保持平整，不應有焊渣、毛刺等物，以免妨礙換能器的---。若聲測管需截斷，宜用切割機切斷，切割后對管口進行打磨內外毛刺，不宜以電焊燒斷；焊接鋼筋時，應避免焊液流濺到管體上或接頭上。5．5 注水每埋設一節，均應向聲測管內加注清水作為檢測用的藕合劑。水不能直接用江水，尤其汛期江水含泥量較高，要經過凈化處理后才能用來灌聲測管，來達到預防聲測管底部堵塞的目的。在灌注基樁水下混凝土之前，應檢查聲測管內的水位，如管內的水不滿，則應補充灌滿。5．6 試探樁基混凝土齡期在14 d以后才能進行檢測。檢測前應將樁頭鑿至設計標高，并用測繩拴一根 32mm長約20 cm的鋼筋，做成吊錘對聲測管進行試探是否暢順，并向管中注---水。6 聲測管堵塞的應急預案在基樁檢測中發現，有些些施工單位對基樁聲測管保護的程度不足，經常出聲測管被堵現象，檢測部門無法按既定的檢測方案開展檢測工作，工程不能順利進行。
